Schweißnahtvorbereitung mit Fase – Grundlagen, Verfahren und automatisierte Roboterlösung

Die Schweißnahtvorbereitung entscheidet über die Belastbarkeit jeder Verbindung. Eine präzise Fase ist die Basis für reproduzierbare Qualität, wirtschaftliche Prozesse und dauerhafte Konstruktionen.

Auf dieser Seite erfahren Sie, was hinter der Schweißnahtvorbereitung steckt, welche Fasenformen es gibt, wie sie hergestellt werden und warum eine präzise Ausführung wirtschaftlich entscheidend ist. Außerdem zeigen wir Ihnen, wie der EasyGrinder Schleifroboter von Teqram das Anbringen von Fasen vollautomatisch und ohne Programmierung umsetzt – für Brennteile, Plasma- und Laserschnitte jeder Größe.

Individuelle Projektanfrage Alle Kontaktmöglichkeiten

Was ist eine Schweißnaht-
Vorbereitung mit Fase?

Unter Schweißnahtvorbereitung versteht man alle Maßnahmen, mit denen die Kanten eines Bauteils so bearbeitet werden, dass eine qualitativ hochwertige und dauerhaft belastbare Schweißverbindung entstehen kann. Im Kern geht es darum, optimale geometrische und saubere Bedingungen an der Fügefläche zu schaffen.

Die drei zentralen Aspekte dabei sind:

Kantengeometrie: Formgebung der Kante durch eine Fase (abgeschrägte Kante in definiertem Winkel)
Sauberkeit der Schweißzone: Entfernen von Schlacke, Zunder, Oxid und Verunreinigungen
Passgenauigkeit: Maßhaltige Vorbereitung der Fügeflächen für reproduzierbare Nahtgeometrie

Das Ziel ist stets dasselbe: genügend Raum für den Schweißbrenner und das Schweißgut zu schaffen, eine vollständige Nahtdurchdringung zu ermöglichen und damit Festigkeit, Dichtheit und Lebensdauer der Verbindung sicherzustellen.

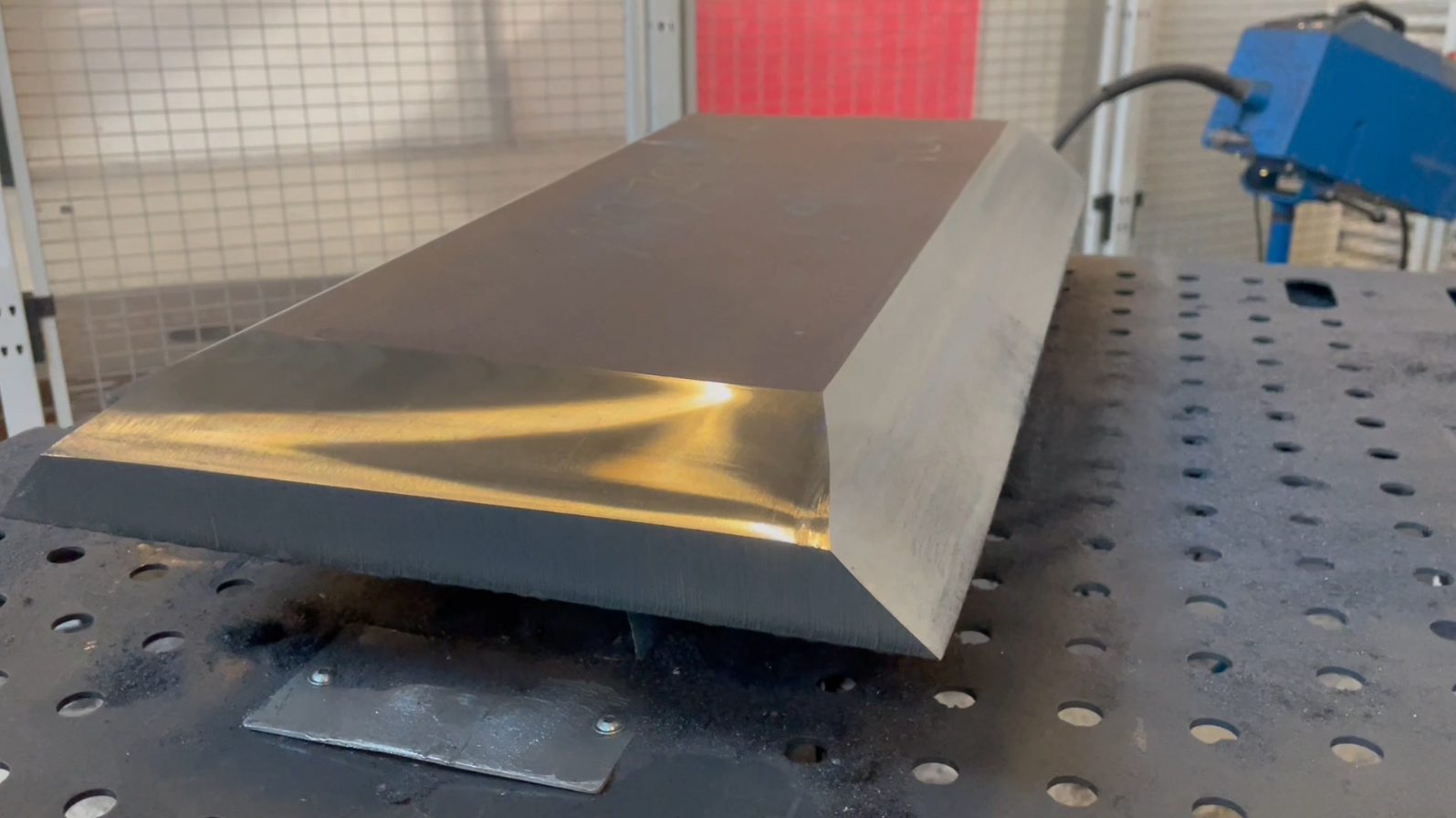

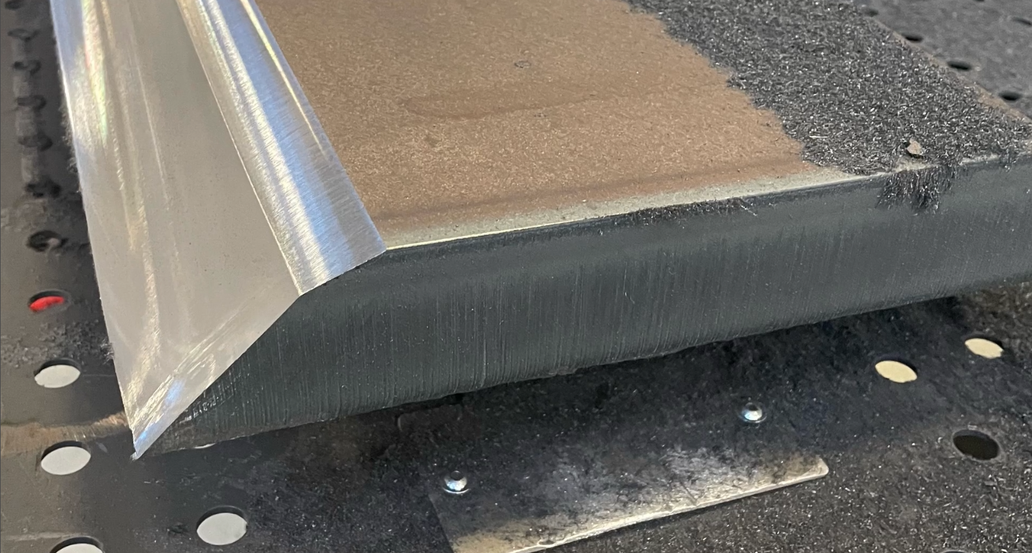

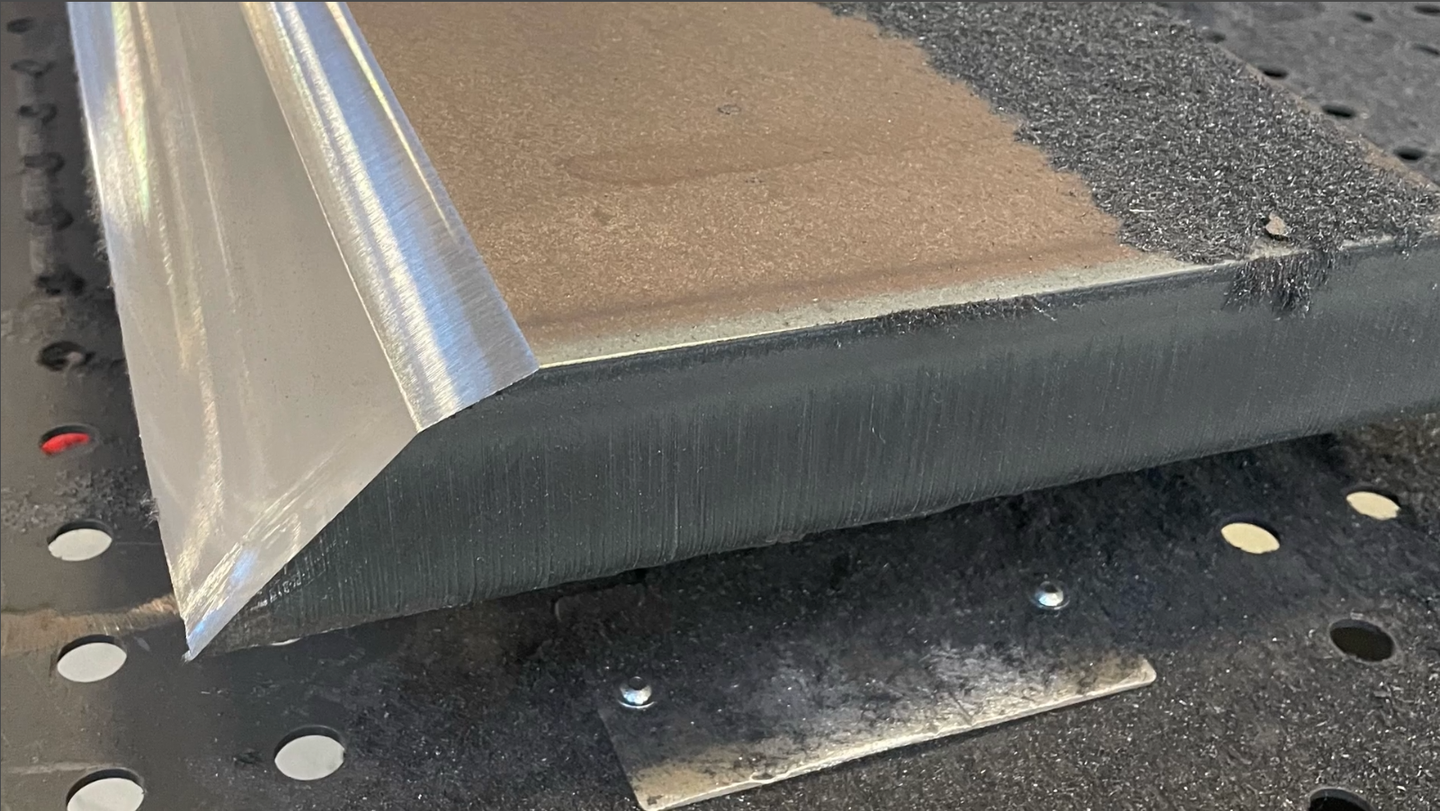

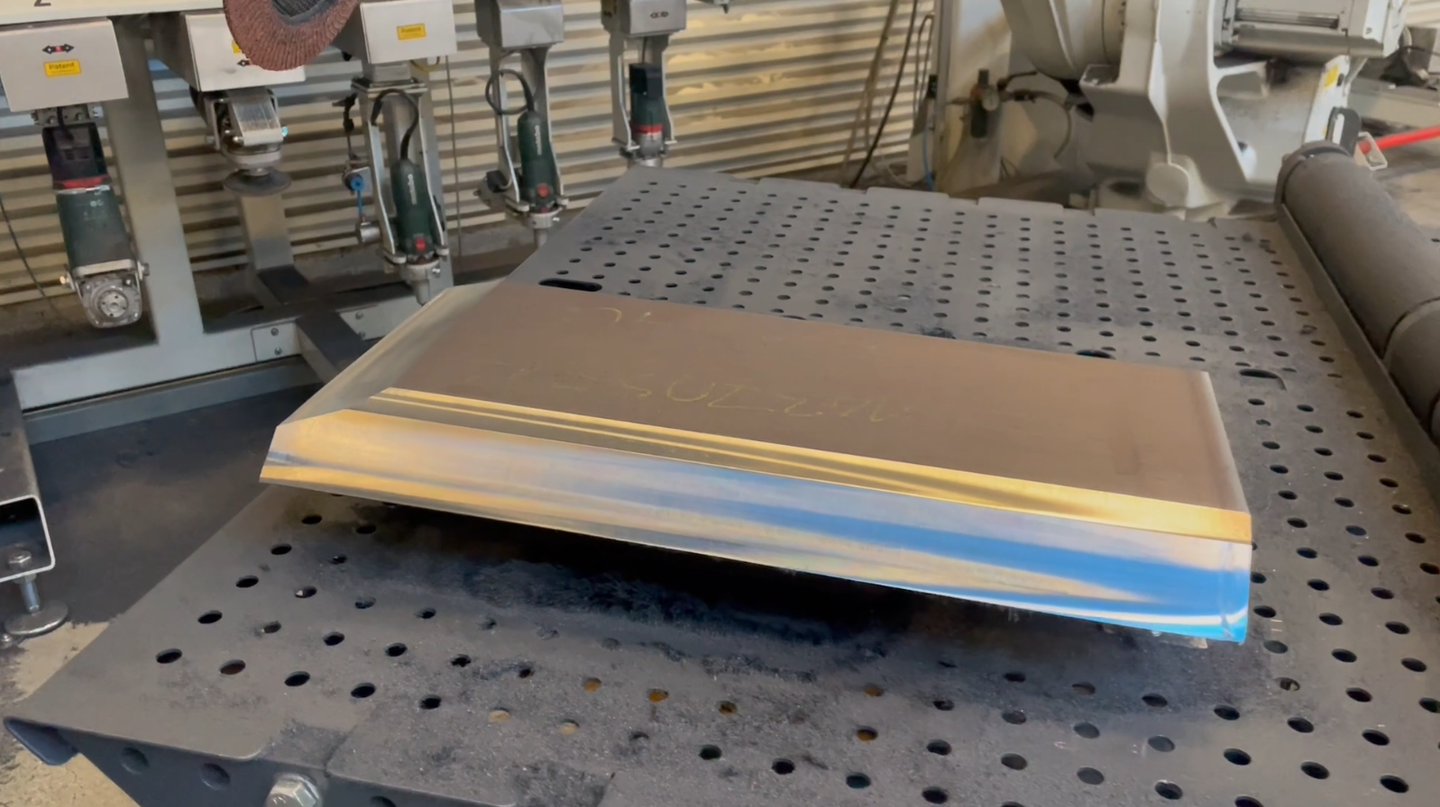

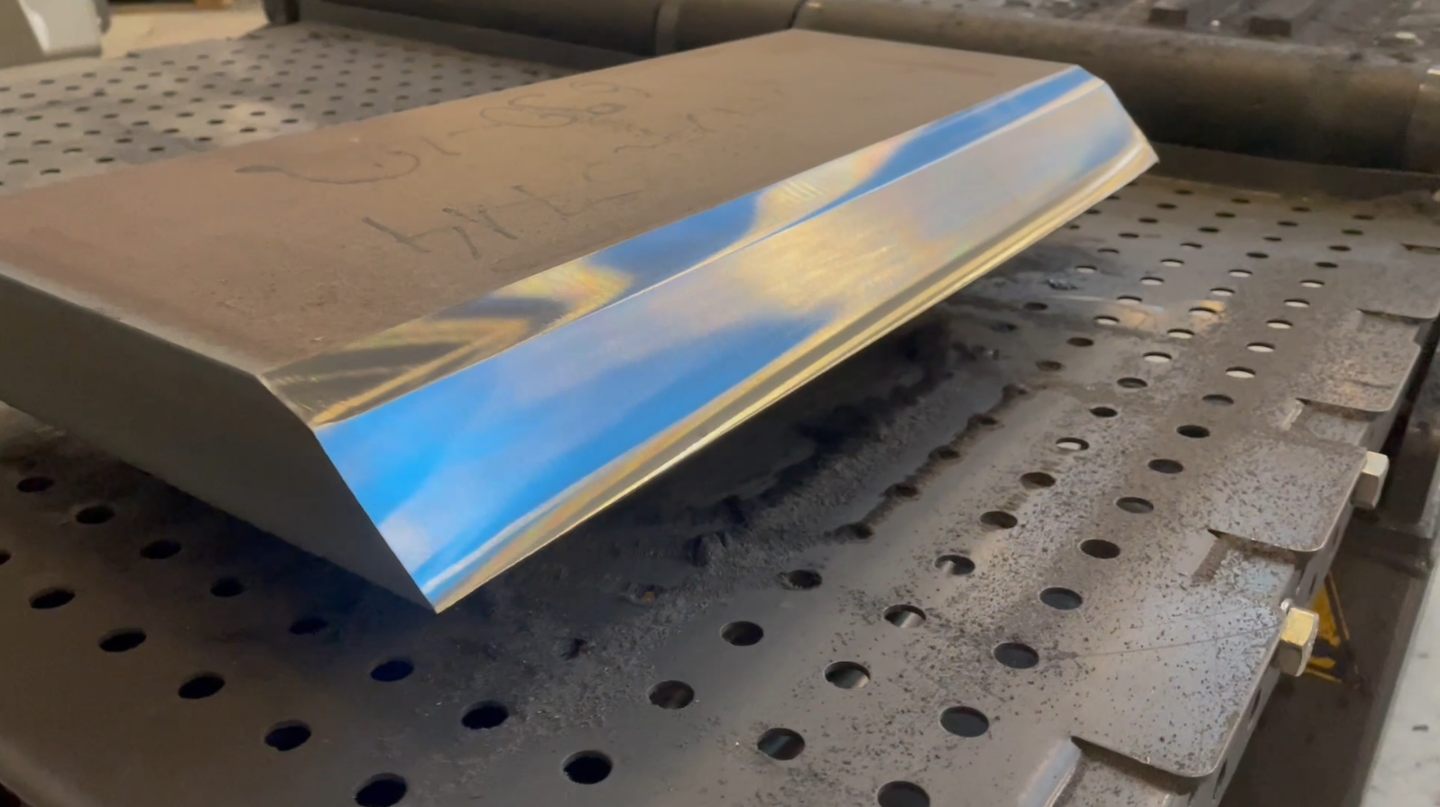

Schweißnaht-Vorbereitung mit Fase – bearbeitete Kante

Praxishinweis: Ab wann braucht man eine Fase?

Bei Blechdicken bis etwa 3–4 mm reicht oft eine stumpfe I-Naht ohne Sondervorbereitung. Ab 4–5 mm Materialstärke empfiehlt sich in der Regel eine Fase, damit das Schweißgut die gesamte Querschnittsfläche durchdringt. Bei Wanddicken über 10–15 mm sind beidseitige oder kombinierte Fasenformen wie X- oder K-Naht wirtschaftlich und qualitativ überlegen.

Fasenformen in der Schweißnahtvorbereitung – ein Überblick

Die Wahl der richtigen Fasenform hängt von Materialdicke, Schweißverfahren, Zugänglichkeit, Bauteilgeometrie und den geforderten Festigkeiten ab. Die nachfolgenden Formen sind in der industriellen Praxis und in der Norm DIN EN ISO 9692 geläufig:

Fasenform	Bezeichnung	Typischer Einsatz	Besonderheit

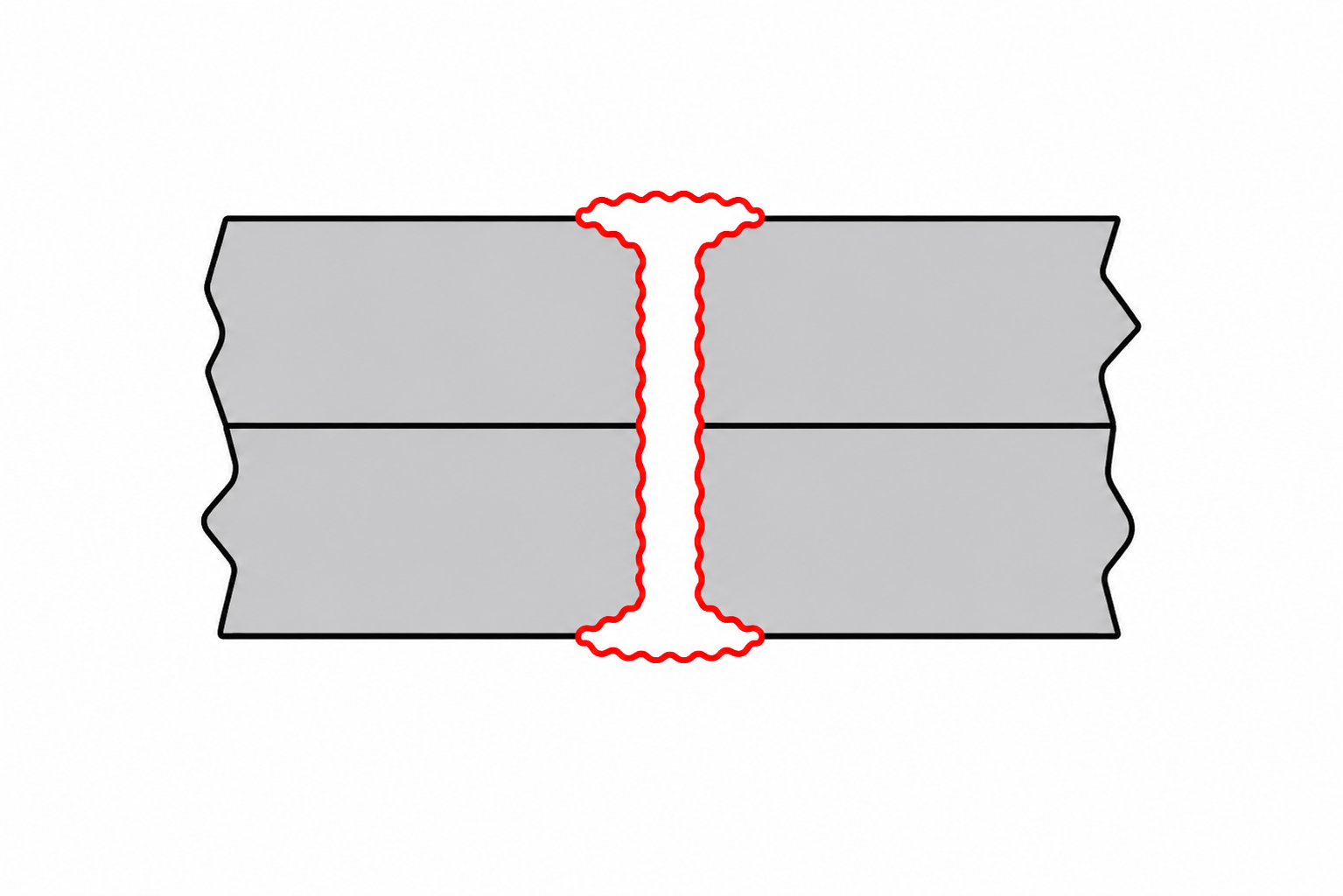

I-Naht	Kein Anfasen	t < 4 mm, einfache Stumpfnähte	Kein Materialabfall, nur bei dünnem Material geeignet

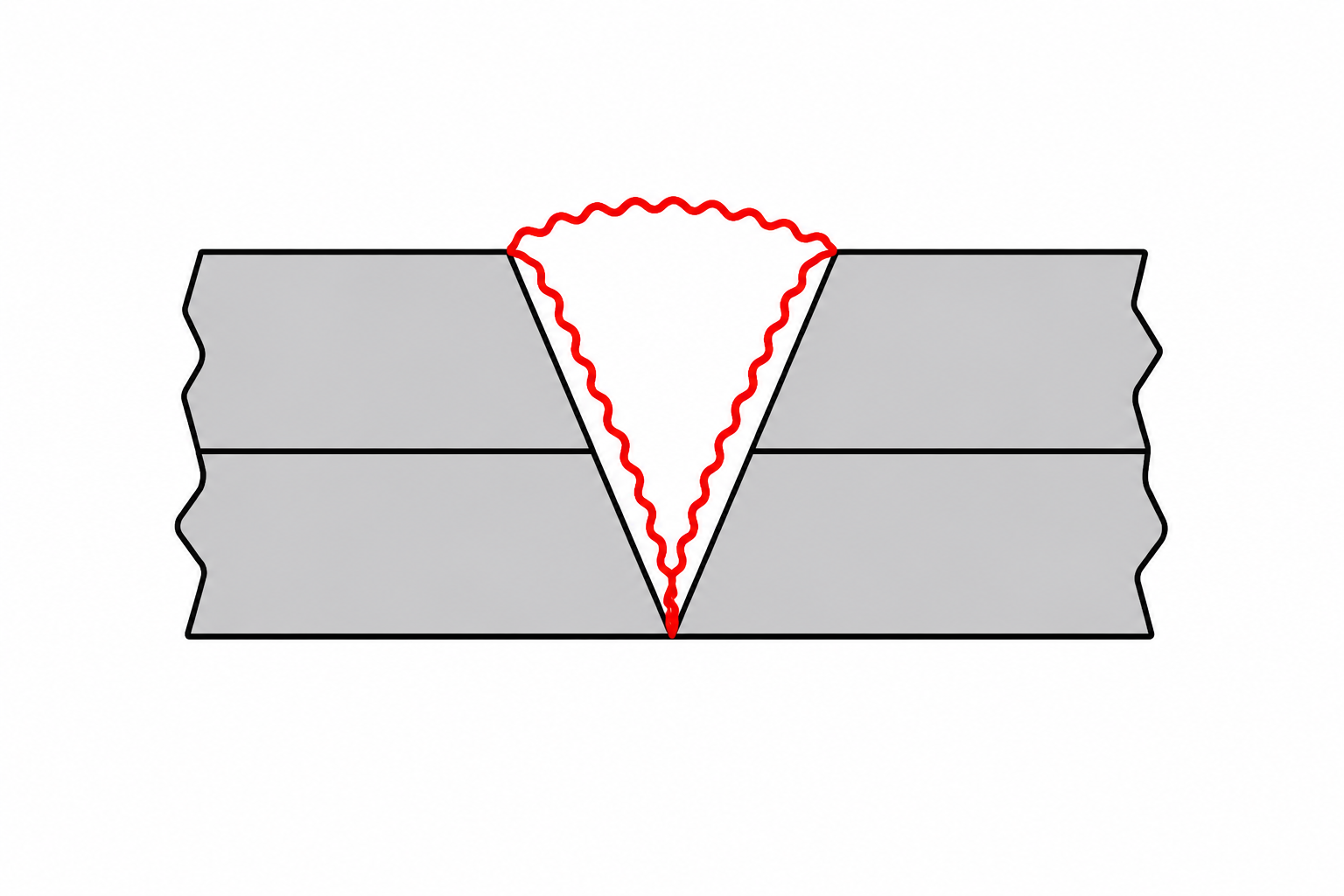

V-Naht	Einseitige Fase (30°–45°)	t = 4–15 mm, häufigste Ausführung	Gute Zugänglichkeit, einseitig schweißbar

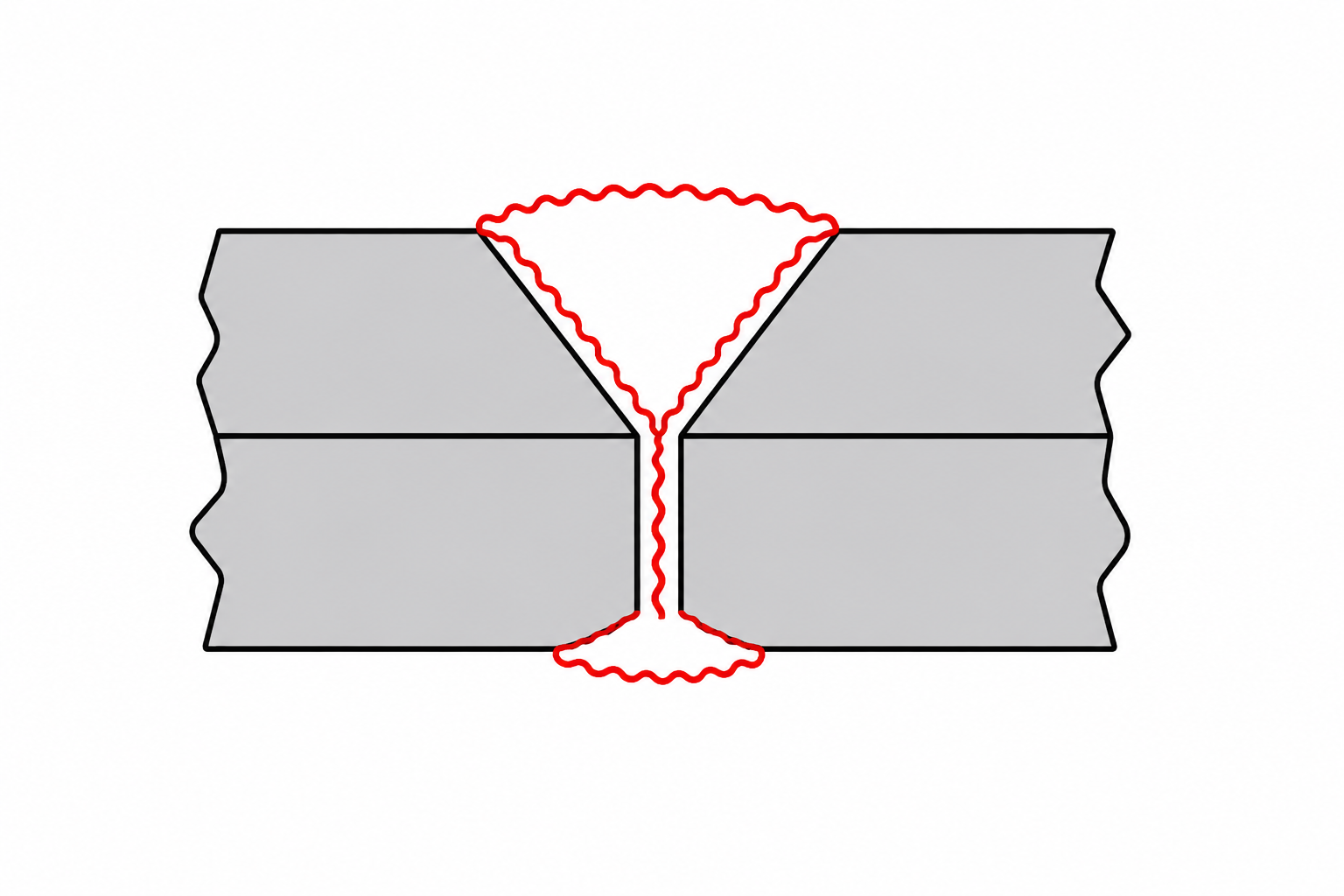

Y-Naht	V-Fase mit verbleibendem Steg	t = 4–15 mm, bessere Wurzelkontrolle	Steg erleichtert Wurzelbildung, reduziert Durchbrand

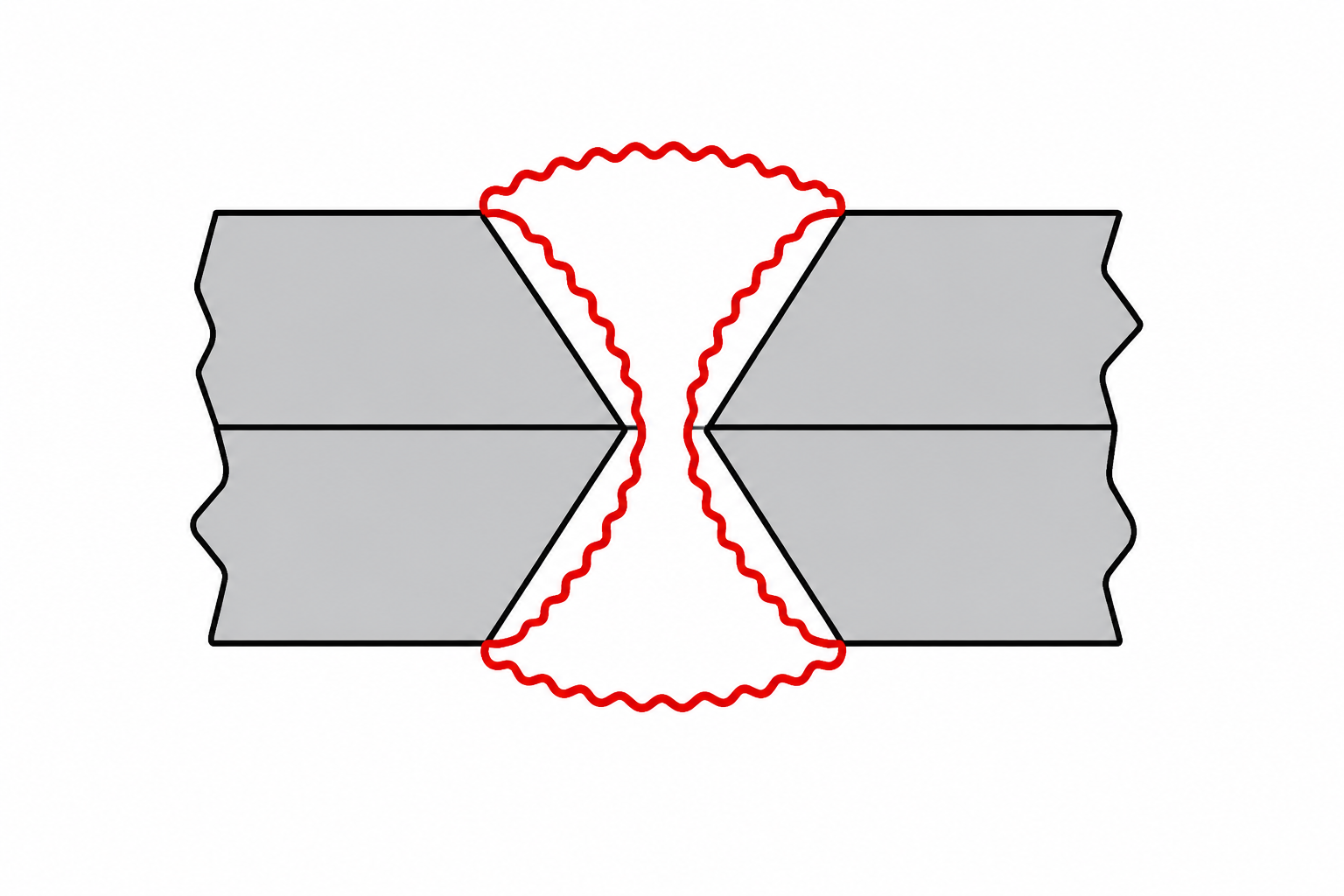

X-Naht	Beidseitige V-Fase	t > 12 mm, symmetrische Verbindungen	Weniger Schweißvolumen als V, beidseitig schweißbar

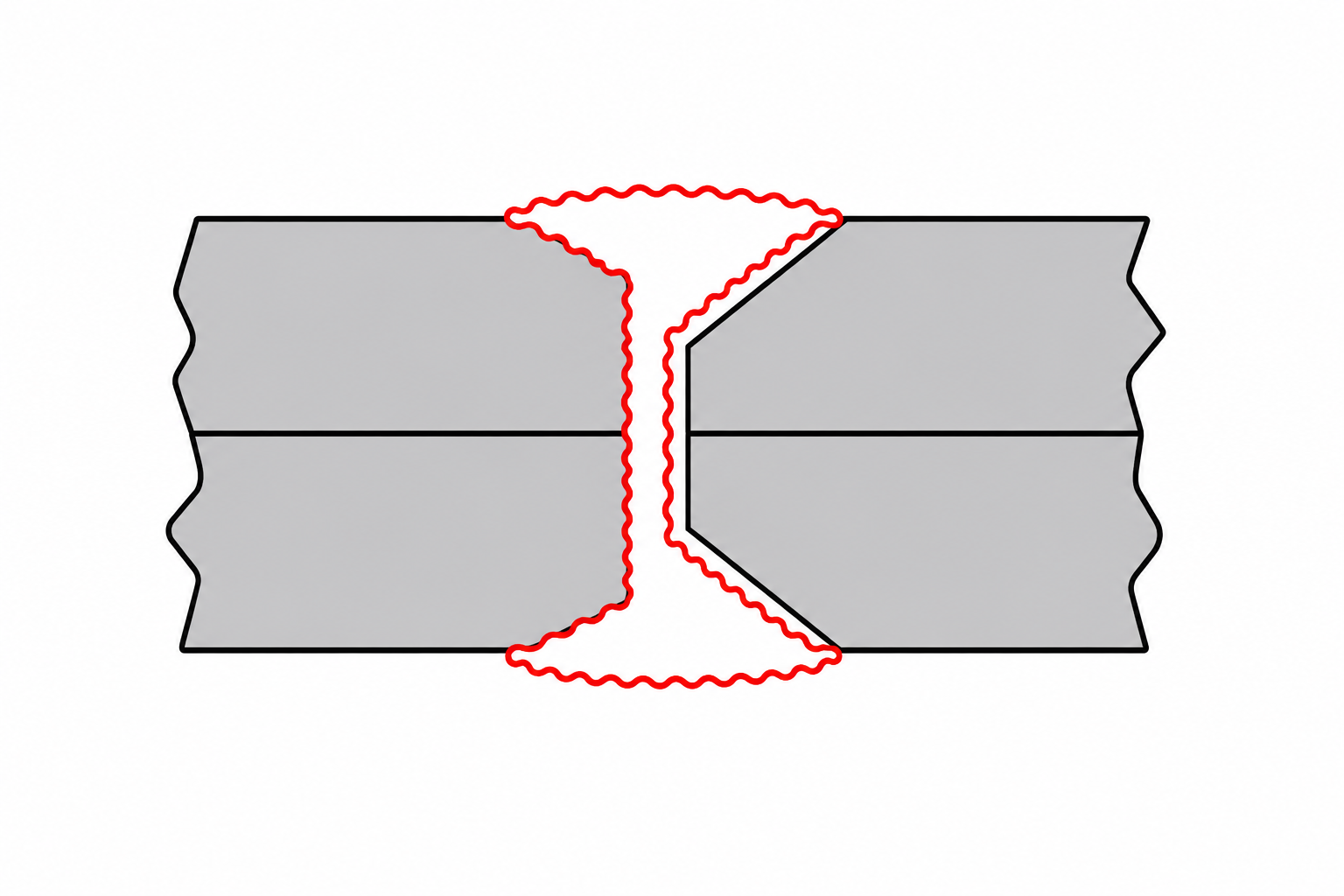

K-Naht	Einseitige X-Fase (V + I)	t > 10 mm, wenn nur einseitig zugänglich	Wirtschaftlich bei beschränkter Zugänglichkeit

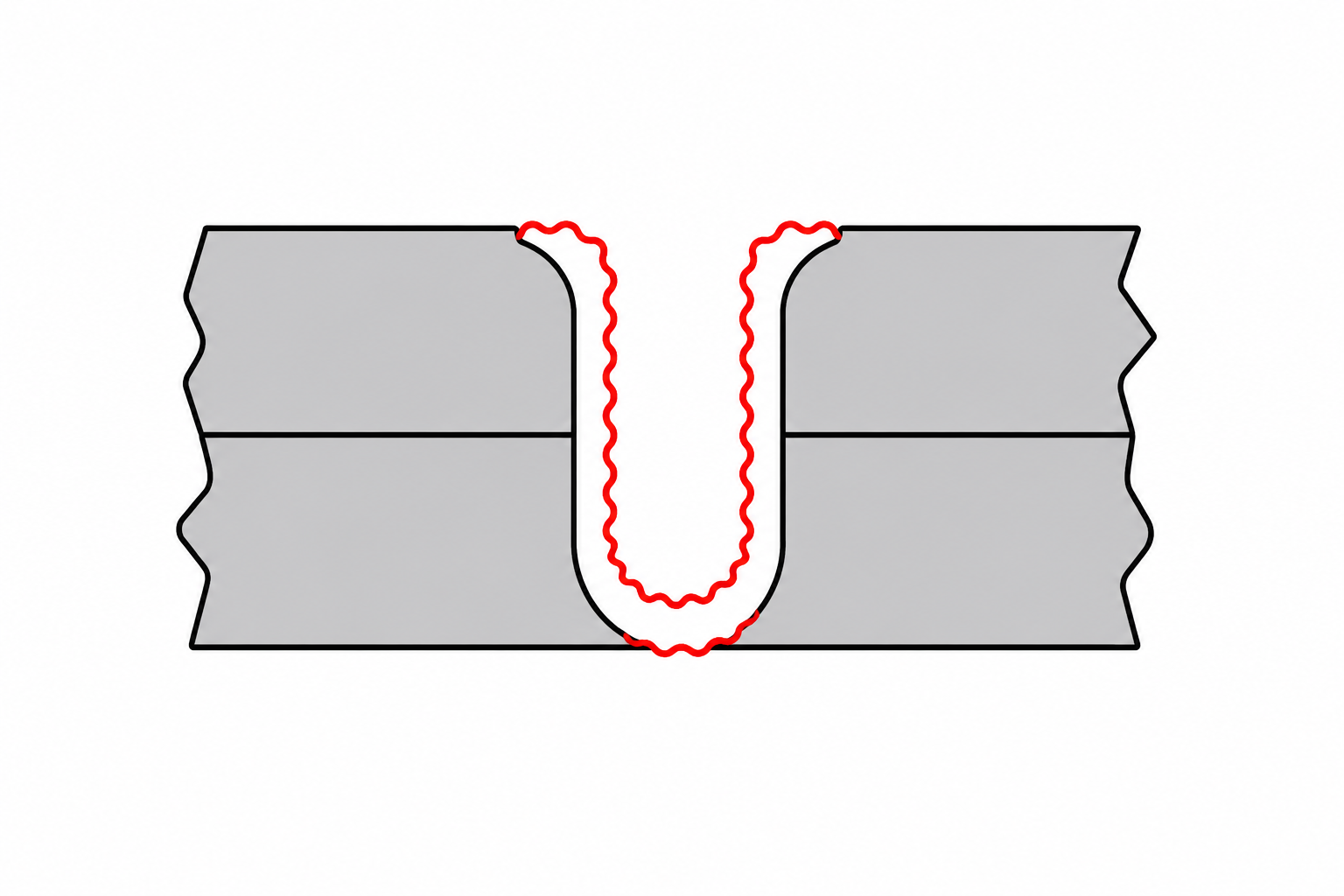

U-Naht / DU-Naht	Runde Ausformung (Tulpenform)	t > 20 mm, anspruchsvolle Nähte	Minimales Schweißvolumen, aufwendige Herstellung

Der Fasenwinkel beträgt in der Praxis häufig 30° oder 45° – je nach Nahtform und Schweißverfahren. Bei automatisierten Schweißprozessen, etwa mit Schweißrobotern, sind engere Toleranzen erforderlich; hier werden typischerweise ±1° bis ±2° angestrebt.

Kontaktieren Sie uns jetzt für Ihre individuelle Roboterlösung!

Verfahren zur Herstellung einer Schweißnahtvorbereitung

Je nach Bauteilgeometrie, Material, Stückzahl und geforderten Toleranzen kommen unterschiedliche Fertigungsverfahren zum Einsatz. Jedes hat seine spezifischen Stärken und Grenzen:

Mechanisches Anfasen
(Schleifen, Fräsen, Knabbern)

Das in der Metallverarbeitung am häufigsten eingesetzte Verfahren – je nach Anforderung mit unterschiedlichen Maschinen:

Anfasmaschinen mit Fräskopf für reproduzierbare Serienfertigung
Schweißkantenfräsen (stationär/mobil) für gerade Schnittkanten
Winkelschleifer und Fächerscheiben für Einzelstücke und Nacharbeiten
Knabbermaschinen für schnelle, wirtschaftliche Bearbeitung

Liefert präzise Fasen ohne Wärmeeinflusszone – ideal für reproduzierbare Toleranzen in der Serie.

Thermisches Anfasen
(Plasma, Autogen, Laser)

Das Material wird durch Energieeintrag abgetragen. 3D-Plasma- und Laserschneidköpfe stellen den Brenner schräg und fasen direkt im Schneidprozess an (DBP-Verfahren, Direct Beveling Process):

3D-Plasmaschneiden: bis ca. 40 mm, auch Kurven und Konturen
3D-Laserschneiden: hohe Präzision, dünnere Bleche bis ca. 20 mm
Autogenes Brennschneiden: wirtschaftlich bei dicken Blechen
Manuelles Brennschneiden: kostengünstig, aber geringere Präzision

Nachteil: Es entsteht eine Wärmeeinflusszone, Schlacke und Oxid müssen nachträglich entfernt werden.

CNC-Fräsen

Bei hochpräzisen oder komplexen Bauteilen wird die Schweißnahtvorbereitung direkt auf CNC-Bearbeitungszentren gefertigt.

Nur wirtschaftlich, wenn das Bauteil ohnehin fräsend bearbeitet wird und die Fase Teil der Bearbeitungsstrategie ist. Die erzielbaren Toleranzen sind sehr eng, der Aufwand jedoch vergleichsweise hoch.

Robotergestütztes Schleifen und Anfasen

Der modernste Ansatz zur Schweißnahtvorbereitung an thermisch geschnittenen Teilen ist der Einsatz von KI-gestützten Schleifrobotern. Diese erkennen die Kontur der Bauteile automatisch per Vision-System und bringen Fasen mit definiertem Winkel und reproduzierbarer Qualität an – ohne Programmierung oder Teaching.

Verfahrensvergleich: Methoden der Schweißnahtvorbereitung

Verfahren	Manueller Aufwand	Präzision	Eignung Kontur	Wärmeeinfluss	Automatisierbar
Manuelles Schleifen / Fräsen / Brennen	Hoch	Hoch	Gerade Kanten	Kein	Eingeschränkt
3D-Plasma / Autogen	Hoch (Programmieraufwand & manuelle Nachbearbeitung)	Mittel	Konturen, Kurven	Ja (Schlacke)	Ja
3D-Laser	Hoch (Programmieraufwand & manuelle Nachbearbeitung)	Hoch	Konturen, Kurven	Gering	Ja
CNC-Fräsen	Mittel (Programmieraufwand)	Sehr hoch	Komplex 3D	Kein	Ja
Bandschleifen	Mittel	Hoch	Gerade Kanten	Kein	Eingeschränkt
KI-Schleifroboter (EasyGrinder)	Gering (vollautomatisch, nur Rezeptauswahl durch Bediener)	Hoch	Kontur & gerade	Kein	Vollautomatisch

Jetzt Roboterlösung für die Schweißnahtvorbereitung finden!

Automatisieren Sie Ihren Betrieb mit den Teqram Roboterlösungen

Individuelle Projektanfrage Alle Kontaktmöglichkeiten

Schweißnahtvorbereitung automatisieren - EasyGrinder von Teqram

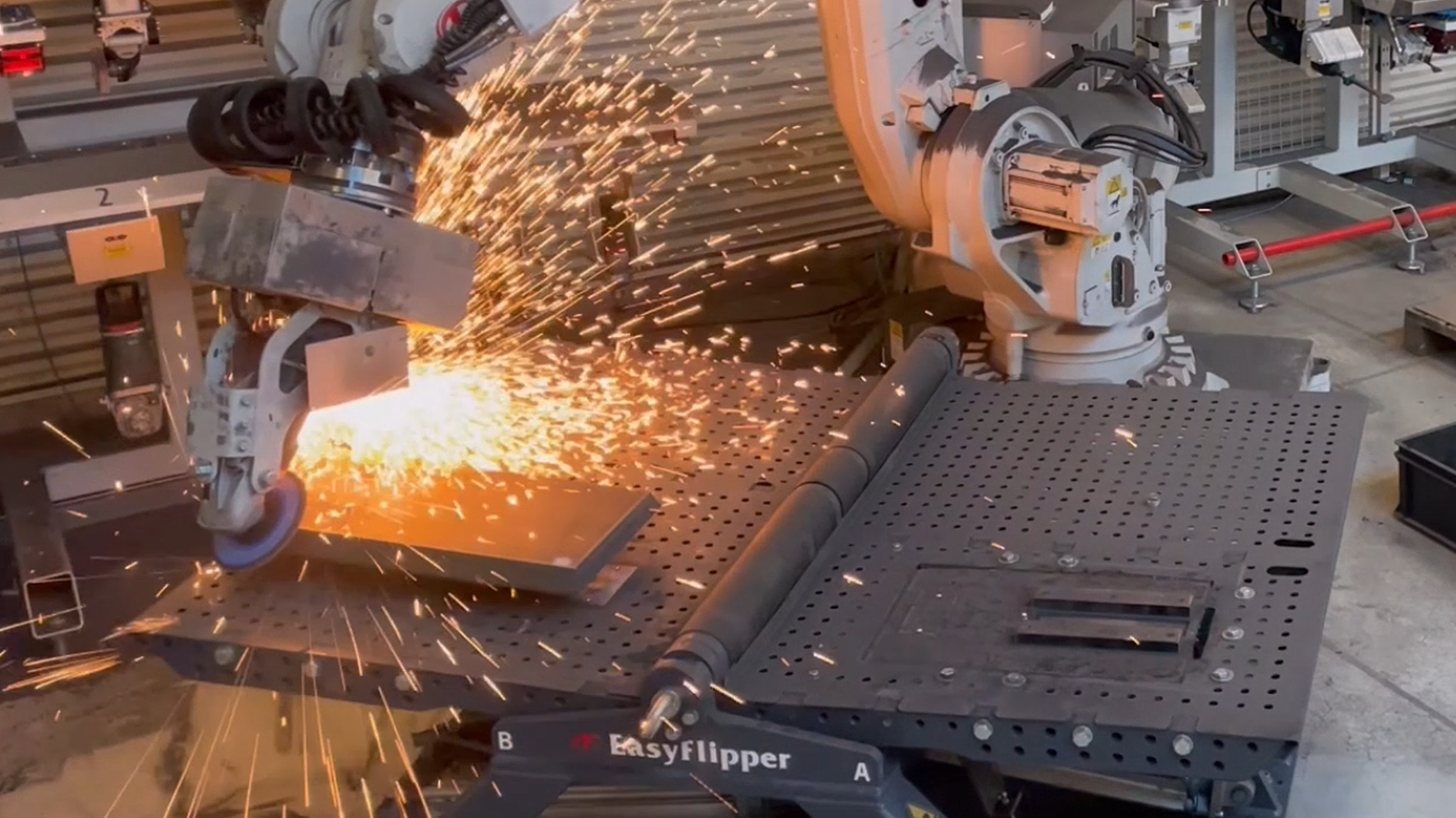

Manuelles oder halbautomatisches Anfasen von Brenn-, Plasma- und Laserschnitten ist zeitintensiv, physisch fordernd und schwankt oft in der Qualität. Der EasyGrinder von Teqram transformiert diesen Prozess: Dank intelligenter Vision-Technologie erkennt der KI-gestützte Roboter Bauteile vollautomatisch, berechnet die optimale Bearbeitungsbahn und setzt Fasen mit höchster Präzision – völlig unabhängig von Bauteilgröße, Verzug oder Toleranzen.

Dabei entfällt jeglicher Aufwand für Programmierung oder Einrichtung. Das System wählt basierend auf hinterlegten Rezepten eigenständig das passende Werkzeug sowie die ideale Strategie, um verschiedene Fasenwinkel und -formen prozesssicher umzusetzen.

🔊 Ton an

So funktioniert die automatische Fasenbearbeitung

Der Ablauf beim EasyGrinder ist vollständig automatisiert:

Das Bauteil wird – wie gewohnt – auf einer Palette zur Roboteranlage transportiert
Das integrierte Vision-System erkennt Lage, Kontur und Orientierung des Teils automatisch
Der Roboter wählt selbstständig das passende Schleifwerkzeug für die Fasenbearbeitung

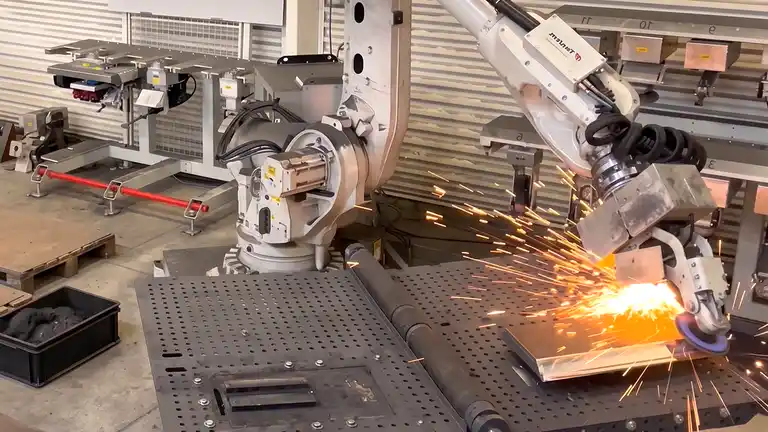

Die Kontur – innen wie außen – wird mit präzisem Fasenwinkel abgefahren

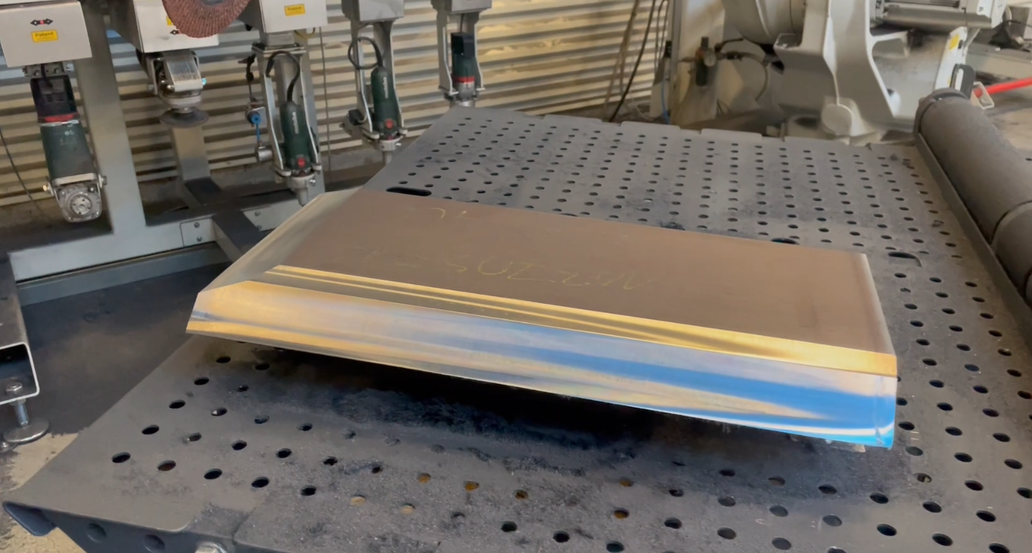

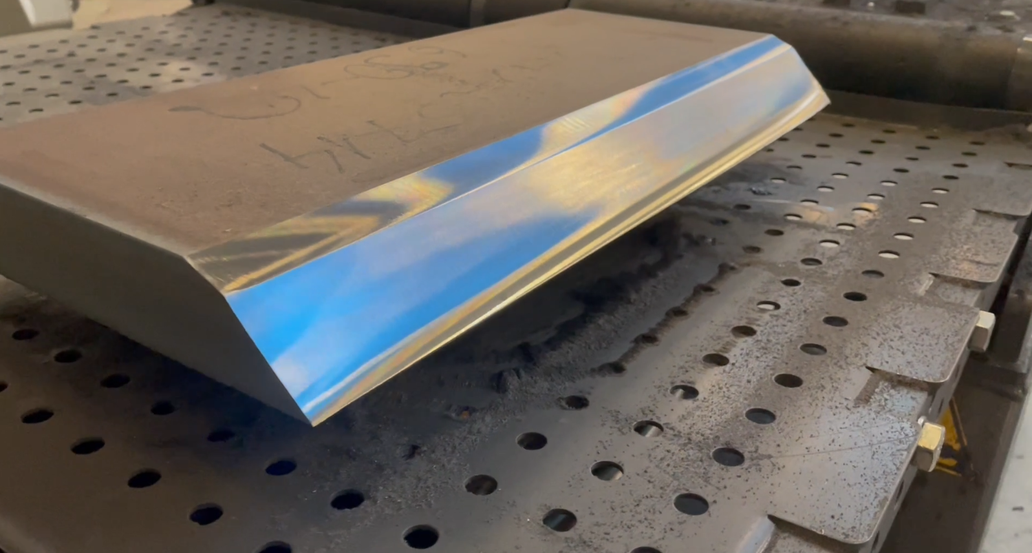

Das Ergebnis: saubere, gleichmäßige Fasen, direkt schweißbereit

Da der EasyGrinder nur dort bearbeitet, wo es notwendig ist, werden Werkzeugverschleiß und Energieverbrauch im Vergleich zu Durchlaufanlagen deutlich reduziert. Die vollautomatische Be- und Entladung macht manuelle Eingriffe überflüssig.

Schweißnahtvorbereitung automatisieren – jetzt anfragen!

Das Anbringen von Fasen muss kein manueller, zeitaufwendiger Prozess bleiben. Mit dem EasyGrinder von Teqram können Sie die Schweißnahtvorbereitung Ihrer Brennteile, Plasma- und Laserschnitte vollautomatisch, reproduzierbar und normgerecht umsetzen – ohne Programmierung, ohne körperlich belastende Handarbeit, und mit gleichbleibend hoher Qualität auch bei wechselnden Bauteilgeometrien.

Ob Sie einen bestehenden Prozess automatisieren möchten oder eine neue Anlage planen – sprechen Sie uns an. Wir unterstützen Sie dabei, die passende Lösung für Ihren Betrieb zu finden.
