Beim Laserschneiden, Stanzen, Plasma- und Brennschneiden entstehen an jeder Blechkante Grate — physikalisch unvermeidlich und für alle Folgeprozesse ein Risiko. Wer Bleche entgratet, schafft die Grundlage für Arbeitssicherheit, haltbare Beschichtungen und störungsfreie Weiterverarbeitung. Dieser Leitfaden zeigt, welche Entgratverfahren sich für welches Material und Schneidverfahren eignen, wie die Prozesskette von der Schlackeentfernung über das Entgraten bis zur Kantenverrundung aufgebaut ist, und mit welchen Methoden Sie die Qualität reproduzierbar sichern — inklusive der Frage, ab wann sich maschinelles oder vollautomatisiertes Entgraten wirtschaftlich rechnet.
Das Wichtigste auf einen Blick
Jedes Blechteil, das gesägt, gestanzt, gelasert oder thermisch geschnitten wird, trägt danach Grate. Diese Materialüberstände an den Schnittkanten entstehen physikalisch unvermeidlich — und ihre professionelle Beseitigung entscheidet über Arbeitssicherheit, Beschichtungsqualität und die Wirtschaftlichkeit aller Folgeprozesse.
Dieser Leitfaden erklärt, wie Grate entstehen, welche Verfahren und Aggregate es gibt, wann sich maschinelles Entgraten rechnet — und ab wann Automatisierung wirtschaftlich sinnvoll wird.
Grat ist kein Produktionsfehler – er ist ein physikalisch unvermeidliches Ergebnis des Trennprozesses.
Beim Stanzen und Scherschneiden verdrängt das Werkzeug Material plastisch. An der Schneidkante entsteht durch lokalen Materialbruch ein scharfer, spitzwinkliger Primärgrat. Stumpfe Schneiden oder ein zu großer Schneidspalt verstärken die Gratbildung erheblich.
Beim Laser-, Plasma- und Autogenschneiden wird Werkstoff aufgeschmolzen und tritt seitlich aus der Schnittfuge aus. Er erstarrt als wulstförmiger Materialüberstand an der Unterkante. Zusätzlich entsteht bei thermischen Verfahren eine Oxidschicht an der Schnittkante.
| Schneidverfahren | Grattyp | Grathöhe (typisch) | Besonderheit |
|---|---|---|---|
| Laserschneiden | Schmal, spitzzulaufend | 0,1 – 0,5 mm | Stärker bei Alu & dickem Material; Oxidschicht bei O₂ |
| Plasmaschneiden | Wulstförmig | 0,5 – 3 mm | Zusätzlich Oxidschicht + Zunderschicht; gehärtete Randzone |
| Autogen-/Brennschneiden | Stark ausgeprägt + Schlacke | 1 – 8 mm | Schmelzaustrieb haftet fest; Schlacke vor Entgraten entfernen |
| Stanzen | Scharfer Schnittkantengrat | 0,05 – 0,5 mm | Einseitig (Stempelseite); abhängig von Schneidspalt |
| Wasserstrahlschneiden | Minimal bis kein Grat | 0 – 0,1 mm | Raue Schnittfläche kann trotzdem Nachbearbeitung erfordern |
| Fräsen / Sägen | Spanartige Grate | Variabel | Grat an Ein- und Auslauf; verschlissene Werkzeuge verstärken Grat |
Grate an Blechteilen sind keine rein optische Frage – sie beeinflussen Sicherheit, Kosten, Qualität und alle nachgelagerten Prozesse der Fertigungskette.
Scharfe Blechkanten sind eine der häufigsten Verletzungsursachen in metallverarbeitenden Betrieben. Schnittwunden entstehen beim Handling, in der Montage und beim Endkunden. Schutzhandschuhe bieten gegen sehr feine, spitze Grate nur eingeschränkten Schutz.
Beim Pulverlackieren und der KTL konzentrieren sich elektrische Feldlinien auf Spitzen wie bei einem Blitzableiter. Lack sammelt sich an Gratspitzen unkontrolliert, während er auf Flächen zu dünn wird. Folge: Abplatzen und Korrosion bereits nach kurzer Zeit.
Grate beschädigen Abkantwerkzeuge, Richtwalzen und Präzisionsfräser. In Walzenrichtmaschinen drücken sich Grate in die Walzen ein und hinterlassen Abdrücke auf allen nachfolgend bearbeiteten Werkstücken – ein teurer Folgeschaden.
Gratbehaftete Teile lassen sich schwieriger fügen und abkanten. Oxidschichten und Schlacke stören Schweißnähte. Beim Stapeln verkratzen Gratspitzen benachbarte Blechoberflächen – Ausschuss und Nacharbeit entstehen.
Ein abgelöster Grat im fertigen Produkt kann mechanische Schäden oder elektrische Kurzschlüsse verursachen. In Automobil, Maschinenbau und Medizintechnik ist die gratfreie Blechkante keine Option, sondern normative Anforderung.
Entgratete Teile reduzieren Nacharbeit, Ausschuss und Reklamationsquoten messbar. Saubere Kanten vereinfachen Montage und senken den Zeitaufwand in allen Folgeschritten der Prozesskette Blech.
Entgraten ist selten ein einzelner Schritt. Je nach Ausgangszustand des Blechteils umfasst die Bearbeitungskette bis zu 5 aufeinander abgestimmte Schritte.
Nur bei Plasma- und Brennteilen erforderlich
Primärgrat reduzieren, Fläche egalisieren
Materialüberstände vollständig beseitigen
Radius R 0,2 – R 2 mm erzeugen
Optional: Schliffbild, Oxidentfernung
Plasma- und autogengeschnittene Bleche weisen an der Unterkante erstarrte Schmelzperlen und Schlackereste auf. Diese müssen zwingend vor dem eigentlichen Entgraten entfernt werden – andernfalls behindern die harten Schlackereste den Werkzeugeingriff und schädigen Schleifaggregate erheblich. Schlackehammerbürsten mit flexibel gelagerten Pins erledigen diesen Schritt in Durchlaufmaschinen effizient.
Bei Brennteilen kann die Schlacke je nach Schneidgas und Blechdicke Höhen von 5–8 mm erreichen. Ein Schlackehammer mit pendelnd gelagerten Schlagköpfen ist das effektivste Werkzeug für diesen vorbereitenden Schritt.
Das Vorschleifen bereitet die Blechkante für das eigentliche Entgraten vor. Es reduziert Primärgrate kontrolliert, ebnet Oberflächenunregelmäßigkeiten ein und schafft einen reproduzierbaren Ausgangszustand für die Folgeschritte. Ohne diesen Schritt treffen Entgratwerkzeuge auf ungleichmäßige Kanten – das führt zu instabilem Werkzeugeingriff, erhöhtem Verschleiß und schwankender Qualität.
| Werkzeug | Einsatzbereich |
|---|---|
| Schleifgewebebänder | Flächen egalisieren, Primärgrat gleichmäßig abtragen |
| Schleifklettscheiben | Lokale Materialüberstände, wechselnde Konturen |
| Schleifsterne | Komplexe Konturen, Rohre, Profile, enge Bereiche |
| Lamellenschleifräder | Hohe Abtragsleistung bei starken Primärgraten |
Der eigentliche Entgratprozess entfernt verbleibende Materialüberstände und erzeugt eine geometrisch saubere, reproduzierbare Blechkante. Beim Vorschleifen kann zusätzlich ein Sekundärgrat entstehen – Material wird plastisch in die Oberflächenebene verlagert. Dieser wird im Entgratschritt konturtreu beseitigt. Abhängig von Schneidverfahren, Materialstärke und Anforderungen kommen unterschiedliche Aggregate zum Einsatz.
Die Kantenverrundung überführt die scharfwinklige Schnittkante in einen definierten Radius. In modernen Durchlaufmaschinen wird dieser Schritt in denselben Maschinendurchlauf integriert – Mehraufwand nahezu null. Erst eine verrundete Kante ermöglicht dauerhaft haftende Beschichtungen, sichere Montage und die Einhaltung von Qualitätsnormen.
Bei höheren optischen Anforderungen – sichtbare Bauteile, Edelstahl, Exportprodukte – schließt sich ein Oberflächenfinish an. Es erzeugt ein gleichmäßiges Schliffbild und entfernt verbleibende Anlassfarben oder Oxidschichten vollständig. Glasperlstrahlen ist bei Edelstahl eine häufig eingesetzte Finishmethode nach dem Entgraten.
Automatisiertes Entgraten für Bleche bis 600 kg — No Programming. No Teaching.
Die richtige Wahl hängt von Material, Stärke, Grattyp und Stückzahl ab.
Trockenentgraten ist die Standardmethode — einfacher in der Handhabung, geringere Anlagenkomplexität. Bei Stahl entstehender Schleifstaub muss abgesaugt werden (brennbar; Schlackereste können schwelen). Nassschliff verhindert Staubentwicklung, kühlt die Schleifzone und reduziert Anlassfarben bei Edelstahl. Für Aluminium ist Nassschliff oder eine ATEX-zertifizierte Absaugung Pflicht, da Al-Staub explosionsgefährlich ist. Aluminium-Dünnblech benötigt zudem einen Vakuumtisch oder klebefähiges Transportband — die Schleifkraft kann die Teile durch die Maschine „fliegen“ lassen.
Moderne Durchlaufentgratmaschinen kombinieren mehrere Aggregate in einem Durchlauf. Jedes Aggregat hat seine spezifische Stärke und sein optimales Einsatzgebiet.
| Aggregat | Einsatz | Ideal für |
|---|---|---|
Breitbandaggregat |
Gratentfernung (häufigste Konfiguration), Körnung P60–P120 | Laser-/Stanzteile 0,5–12 mm |
Entgratwalze |
Hohe Anpresskraft — starke Grate Dickblech, Körnung P40–P80 | Brennteile, Dickblech >10 mm |
Schleifblöcke beidseitig |
Ober- und Unterseite in einem Durchlauf, tolerant bei Verzug | Beidseitiger Grat, kein Wenden möglich |
Rotationsbürsten |
Konturfolgende Kantenverrundung R 0,3–R 2 mm, Innen + Außen | Kantenverrundung komplexer Geometrien |
Schlackehammer |
Schmelzperlen und Schlackereste abschlagen (immer erster Schritt) | Plasma-/Brennteile vorbereitend |
Finishband / Vliesrolle |
Gleichmäßiges Schliffbild, Anlassfarbenentfernung | Edelstahl, Sichtteile, vor Beschichtung |
Professionelle Durchlaufentgratmaschinen kombinieren typischerweise 2–4 Aggregate in einer Maschine. Ein typischer Aufbau für Laserteile: Breitbandaggregat (Gratentfernung) + Rotationsbürste (Kantenverrundung) — beides in einem Durchgang, beidseitig, ohne manuelles Wenden. Für Brennteile wird zusätzlich ein Schlackehammer vorgeschaltet.
Automatisiertes Entgraten für Bleche bis 600 kg — No Programming. No Teaching.
Dünne Stahl- und Feinbleche — insbesondere nach Laser- oder Stanzen — weisen filigrane, aber sehr scharfe Grate auf. Gleichzeitig sind sie empfindlich gegenüber mechanischen Kräften und können sich bei zu hohem Anpressdruck verziehen.
Dickere Bleche — häufig plasma- oder autogengeschnitten — weisen starke, teils wulstförmige Grate und Schlackereste auf. Die mechanische Beanspruchung für das Entgratwerkzeug ist deutlich höher. Anschnittfahnen und Wärmeeinflusszone (WEZ) können zusätzliche Bearbeitungsschritte erfordern.
Edelstahl stellt besondere Anforderungen: Anlassfarben durch Wärme müssen vermieden oder entfernt werden. Die Oberfläche ist empfindlich gegenüber Verunreinigungen durch Eisenpartikel (Rostübertragung). Ein gleichmäßiges Schliffbild ist für Sicht- und Außenteile essenziell.
Aluminium ist weich und neigt zum Zusetzen von Schleifmitteln (Clogging). Durch die geringe Dichte können Teile durch die Schleifkraft verrutschen oder „fliegen“. Aluminiumstaub ist explosionsgefährlich und muss mit ATEX-zugelassenen Systemen abgesaugt werden.
Das eingesetzte Schneidverfahren bestimmt Grattyp, Grathöhe und Begleiterscheinungen - und damit die empfohlene Entgratstrategie.
| Schneidverfahren | Grattyp + Besonderheit | Empfehlung |
|---|---|---|
| Laserschneiden | Schmal, scharf, Oxidschicht bei O₂ | Breitband + Bürstenmodul. Bei O₂: + Oxidbürste. |
| Plasmaschneiden | Wulstförmig, Zunder, gehärtete Randzone | Schlackehammer → Entgratwalze → Bürstenmodul. |
| Autogen/Brennschneiden | Stark + Schlacke + WEZ | EasyGrinder: Schlacke, WEZ, Fasen, Strahlen, Nadelprägen. |
| Stanzen | Einseitiger Schnittkantengrat (Stempelseite) | Breitband oder Bürstenmaschine. Oft einseitig ausreichend. |
| Wasserstrahlschneiden | Minimal bis kein Grat | Bürstenmodul für Kantenverrundung R 0,2 mm vor Beschichtung. |
Bereits ab ca. 10 Teilen pro Woche in ähnlicher Geometrie rechnet sich eine Durchlaufmaschine gegenüber manuellem Entgraten innerhalb von 12–24 Monaten. Für wechselnde Losgrößen, schwere Teile (ab 30 kg) oder beidseitige Bearbeitung macht ein automatisiertes Be-/Entladesystem ab ca. 200–500 Teilen pro Tag wirtschaftlichen Sinn. Teqrams vision-gestützte Robotiksysteme erkennen Bauteile ohne Einlernen — auch bei wechselnden Geometrien und Losgrößen. No Programming. No Teaching.
Einseitige Maschinen bieten mehr Flexibilität beim Teilespektrum und ermöglichen eine gleichmäßigere Kantenverrundung. Sie erfordern aber manuelles Wenden für die zweite Seite. Beidseitige Maschinen sind effizienter und sparen die Wendeoperation ein — sind aber bei der Teilevielfalt weniger flexibel. Wichtig: Kurze Teile (unter ca. 150 mm Länge) lassen sich in beidseitigen Maschinen oft gar nicht oder nur mit Zusatzaufwand bearbeiten.
Wer beschichten möchte, muss zuerst entgraten und verrunden. Das ist keine optionale Qualitätsmaßnahme, sondern physikalische Notwendigkeit.
Beim Pulverlackieren und der kathodischen Tauchlackierung (KTL) werden Farbpulver und Bauteil elektrostatisch aufgeladen. Elektrische Feldlinien konzentrieren sich auf Spitzen und Kanten — genau wie bei einem Blitzableiter. An spitzen Graten sammelt sich der Lack unkontrolliert an, während er auf benachbarten Flächen zu dünn aufgebracht wird.
Die physikalisch bedingt geringste Schichtdicke entsteht immer an der Kante. Erst ein definierter Kantenradius von mindestens R 0,2 mm ermöglicht einen gleichmäßigen Schichtaufbau. Gleichzeitig wird die Oberfläche beim Entgraten aufgeraut — das erhöht die Adhäsion des Lackfilms und kann das nachgelagerte Strahlen als Vorbehandlungsschritt in vielen Fällen überflüssig machen.
Jedes Material stellt andere Anforderungen. Die richtigen Parameter machen den Qualitätsunterschied.
| Beschichtungsverfahren | Min. Kantenradius | Physikalischer Grund |
|---|---|---|
| Pulverlackierung | R 0,2 – 0,5 mm | Feldlinienkonzentration an Spitzen |
| KTL (Kathodische Tauchlackierung) | R 0,3 – 0,5 mm | Gleichmäßige Lackabscheidung |
| Feuerverzinken | R 0,5 – 1,0 mm | Gleichmäßige Zinkaufnahme an Kante |
| Nasslackierung | R 0,2 mm | Filmriss an scharfen, rechtwinkligen Kanten |
| Galvanisieren | R 0,3 mm | Gleichmäßige Schichtdickenverteilung |
Maschinelles beidseitiges Entgraten mit gleichzeitiger Kantenverrundung (R 0,2 mm) kann das nachgelagerte Strahlen als Vorbehandlungsschritt vor der Pulverbeschichtung in vielen Fällen überflüssig machen — weil die Oberfläche dabei gleichzeitig gereinigt und aufgeraut wird. Das spart Prozessschritte und Kosten. Für Stahl und Aluminium mit zweischichtiger Beschichtung ist bei Verwendung von Eisenphosphatierung als Vorbehandlung die Beanspruchungsstufe IV (1.000 Stunden Salzsprühnebeltest) erreichbar.
Wer entgraten muss, muss auch messen. Und wer in bestimmten Branchen produziert, hat besondere Anforderungen.
Einfachste Methode: Sichtprüfung unter Beleuchtung. Grate und scharfe Kanten sind sichtbar; für Serienproduktion allein nicht ausreichend.
Tastsensor oder Handprüfung mit Schutzhandschuh. Detektiert verbliebene Grate an Innen- und Außenkonturen. Bei dünnen Graten eingeschränkt.
3D-Vision-Systeme erkennen Gratstrukturen automatisch. Werden in modernen Fertigungslinien direkt nach der Entgratmaschine eingesetzt.
Maschinelles Entgraten darf die Bauteilmaße nicht verändern. Professionelle Entgratmaschinen sind darauf ausgelegt, Grat und scharfe Kanten zu entfernen, ohne in die Bauteilgeometrie einzugreifen. DIN EN ISO 9001-zertifizierte Betriebe dokumentieren und überprüfen den Entgratprozess als Teil des Qualitätsmanagementsystems. Beim manuellen Entgraten ist die Maßhaltigkeit personenabhängig und schwer reproduzierbar.
| Branche | Besondere Anforderung | Bevorzugtes Verfahren |
|---|---|---|
| Maschinenbau | Maßhaltigkeit, reproduzierbare Kanten, Werkzeugschutz | Durchlaufmaschine mit Breitband + Bürste |
| Automobilindustrie | Serienqualität, null Toleranz für Grate, Sicherheitsrelevanz | Vollautomatisiert, 100 % Inline-Prüfung |
| Medizintechnik | Feinste Grate, keine Verunreinigung, Biokompatibilität | Elektrochemisch oder Gleitschleifen |
| Lebensmittel-/Pharmaindustrie | Hygienekonformes Edelstahl-Finish, keine Totstellen | Nassschliff + Elektropolieren |
| Baumaschinen/Landmaschinen | Dickblech, starke Grate, Korrosionsschutz kritisch | Schlackehammer + Entgratwalze + KTL |
| Luft- und Raumfahrt | Aluminium-Legierungen, höchste Präzision, Zertifizierung | Rotationsbürsten, Vakuumfixierung, ATEX |
| Prototypenbau | Einzelteile, wechselnde Geometrien, Flexibilität | Manuell oder kleine Bürstenmaschine |
| Körnung | Kategorie | Einsatz |
|---|---|---|
| P 24 – P 40 | Sehr grob | Schlackeentfernung, starke Brennschnitt-Grate, hohe Abtragsleistung |
| P 60 – P 80 | Grob | Dickblech-Entgraten, Plasmateile, starke Primärgrate |
| P 100 – P 120 | Mittel | Standard-Laserteil-Entgraten, Stanzteile, Stahl |
| P 150 – P 180 | Fein | Feinblech, Aluminium, Edelstahl, Vorschliff vor Beschichtung |
| P 220+ | Sehr fein | Oberflächenfinish, Hochglanz-Edelstahl, Sichtteile |
Beidseitige Entgratmaschinen bearbeiten Ober- und Unterseite in einem Durchlauf - kein manuelles Wenden. In der Praxis 60% Zeitersparnis gegenüber zweimaligem einseitigem Durchlauf, bei höherer Qualitätskonstanz.
Automatisiertes Entgraten für Bleche bis 600 kg — No Programming. No Teaching.
Beim Entgraten von Blechen werden Materialüberstände — sogenannte Grate — entfernt, die beim Trennen durch Laserschneiden, Stanzen, Plasma- oder Brennschneiden entstehen. Ziel ist eine saubere, gratfreie und sicher handhabbare Blechkante, die für alle Folgeprozesse (Abkanten, Schweißen, Beschichten, Montage) optimal vorbereitet ist.
Für lasergeschnittene Blechteile ist das mechanische Entgraten mit Breitbandaggregat in Durchlaufmaschinen Industriestandard. Kombiniert mit einem Bürstenmodul werden Gratentfernung und Kantenverrundung in einem Durchgang erledigt — für Stahl, Edelstahl und Aluminium. Wenn Sauerstoff als Schneidgas verwendet wurde, sollte zusätzlich eine Oxidentfernung erfolgen, da die Oxidschicht Beschichtungen beeinträchtigt und Schweißnähte stört.
Entgraten entfernt den Materialüberstand (Grat) an der Schnittkante und schafft eine saubere, ebene Kante. Kantenverrunden gibt dieser Kante anschließend einen definierten Radius (z. B. R 0,5 mm). Beide Schritte werden in modernen Durchlaufmaschinen typischerweise in einem einzigen Maschinendurchlauf kombiniert — durch eine Kombination aus Breitbandaggregat und Bürstenmodul. Der zusätzliche Aufwand gegenüber reinem Entgraten ist dabei minimal.
Stahl, Edelstahl (V2A/V4A), Aluminium, Kupfer und viele weitere Metalllegierungen. Folienbeschichtete Bleche können ebenfalls entgratet werden — mit speziell abgestimmten Schleifmitteln und Parametern, die die Schutzfolie nicht beschädigen. Je nach Material sind unterschiedliche Schleifmittelkörnungen und Kühlmethoden optimal. Für Aluminium sind außerdem spezielle offenporige Bänder und ATEX-Absaugung erforderlich.
Manuelles Entgraten kostet bei einem Stundensatz von 40–60 €/h schnell 2,50 bis 4,00 € pro Teil und mehr. Maschinelles Entgraten in Durchlaufsystemen reduziert die Stückkosten auf 0,30–0,60 € — bei deutlich höherer und gleichbleibender Qualität. Vollautomatisierte Systeme erreichen unter 0,20 € pro Teil. Der ROI einer Entgratmaschine liegt je nach Volumen und bisherigen Kosten typischerweise unter zwei Jahren.
Bereits ab ca. 10 Teilen pro Woche in ähnlicher Geometrie rechnet sich eine Durchlaufmaschine gegenüber manuellem Entgraten innerhalb von 12–24 Monaten. Für wechselnde Losgrößen, hohes Teilgewicht (ab 30 kg) oder beidseitige Bearbeitungspflicht macht ein automatisiertes Be-/Entladesystem ab ca. 200–500 Teilen pro Tag wirtschaftlichen Sinn. Vision-gestützte Systeme von Teqram erkennen Bauteile ohne Einlernen — No Programming, No Teaching.
Sehen Sie nachstehend unsere Automatisierungslösungen von Teqram, die auch für Sie relevant sein könnten.

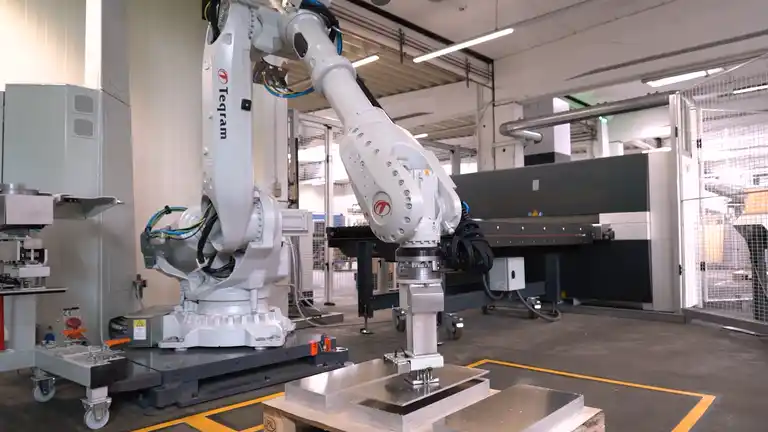

Durchlauf-Entgratmaschinen für Fein- und Grobblech — mit optionaler automatischer Be- und Entladung bis 600 kg. Verarbeitet Laser-, Plasma- und Stanzteile gratfrei und kantenverrundet, beidseitig in einem einzigen Maschinendurchlauf.
